ArchiMate 4 – Chapitre 12 : Domaine Implémentation et Migration
Le Domaine Implémentation et Migration supporte la planification et l'exécution des programmes et projets de changement architecturaux. Il permet de modéliser comment l'architecture évolue dans le temps, depuis l'état actuel (Baseline) vers l'état cible (Target).
Ce domaine répond à la question : quand et comment va-t-on réaliser la transformation architecturale ? Il permet de relier les éléments d'architecture aux projets et livrables qui les implémentent, et de planifier les plateaux de transition.
12.1. Métamodèle Implémentation et Migration
Les éléments de ce domaine s'articulent ainsi :
Work Package (Projet/Programme)
→ produit → Deliverable (Livrable)
→ réalise → Architecture Element (tout domaine)
→ est associé à → Plateau (état intermédiaire stable)
→ agrège → Implémentation Event (jalons)
12.2. Éléments d'implémentation et migration

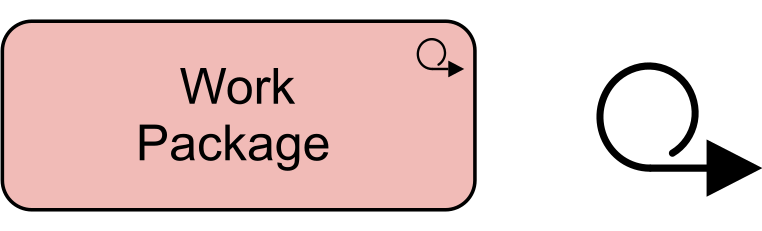

12.2.1. Package de travail (Work Package)
Un Package de travail (Work Package) est une série d'actions identifiées pour atteindre un ou plusieurs objectifs dans un délai spécifié. Il représente un projet, un programme ou une initiative de changement.
Un Work Package peut :
- Réaliser un ou plusieurs éléments d'architecture cibles
- Produire un ou plusieurs livrables
- Être lié à d'autres Work Packages (dépendances)
- Être associé à un ou plusieurs Plateaux
Exemples : Projet de migration SAP S/4HANA, Programme Cloud Lift & Shift, Initiative de refonte de l'application cliente, Sprint de développement.

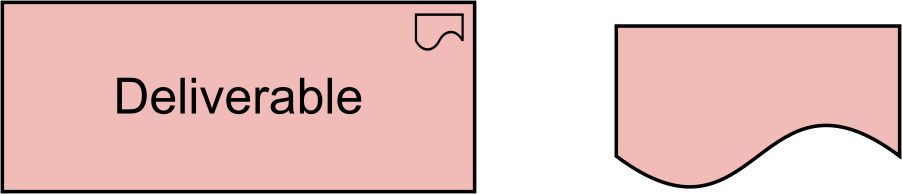

12.2.2. Livrable (Deliverable)
Un Livrable (Deliverable) est un résultat précisément défini d'un Work Package. Il représente un artefact ou un résultat produit par une activité de changement.
Un livrable peut réaliser n'importe quel élément d'architecture défini dans les autres domaines.
Exemples : Application déployée, Document d'architecture, Rapport de migration, Infrastructure configurée, Formation réalisée, Processus documenté.
12.2.3. Événement d'implémentation (Implementation Event)
Un Événement d'implémentation (Implementation Event) représente un état ou événement qui se produit durant une transition architecturale, par exemple un jalon de projet, une date de mise en production, ou un point de décision.
Exemples : Date de bascule (Go-Live), Jalon de validation, Point de décision GO/NO-GO, Fin de sprint, Date de fin de support d'un ancien système.
12.2.4. Plateau (Plateau)
Un Plateau (Plateau) représente un état relativement stable de l'architecture qui existe pendant une période limitée. Il capture l'architecture à un moment donné dans le cycle de transformation.
Les plateaux permettent de modéliser les étapes intermédiaires d'une transformation : l'architecture actuelle (Baseline), les états transitoires, et l'architecture cible (Target).
Relation entre plateaux :
- Un plateau actuel représente l'architecture existante (As-Is)
- Un plateau cible représente l'architecture visée (To-Be)
- Des plateaux intermédiaires représentent les états transitoires stables
Exemples :
- Plateau "Architecture actuelle Q1 2026"
- Plateau "Phase 1 : Migration vers le Cloud" (prévu Q3 2026)
- Plateau "Cible : Architecture Full Cloud" (prévu 2027)
12.3. Résumé des éléments
| Catégorie | Élément | Traduction | Question |
|---|---|---|---|
| Comportement | Work Package | Package de travail | Que fait-on (projet) ? |
| Structure passive | Deliverable | Livrable | Qu'est-ce qu'on produit ? |
| Comportement | Implementation Event | Événement d'implémentation | Quand se passe quoi ? |
| Structure composite | Plateau | Plateau | Dans quel état est-on à T ? |
12.4. Relations avec les autres domaines
Le domaine Implémentation et Migration interagit avec tous les autres domaines :
- Domaine Motivation : les Work Packages réalisent des Objectifs et adressent des Exigences
- Domaine Stratégie : les Work Packages mettent en œuvre des Plans d'action (Course of Action) et développent des Capacités
- Domaines Core : les Work Packages créent, modifient ou retirent des éléments des domaines Métier, Application et Technologie
- Les Livrables réalisent des éléments architecture de tout domaine
12.5. Exemple : Planification d'une transformation
Scénario : Migration du SI vers le Cloud en 3 phases
Plan d'action: "Migration Cloud"
→ Work Package: "Phase 1 - Lift & Shift"
→ Plateau: "Architecture hybride" (T+6 mois)
→ Livrable: "Applications migrées en IaaS"
→ réalise → Composant: "App Comptabilité" (version Cloud)
→ Implem. Event: "Go-Live Phase 1" (date)
→ Work Package: "Phase 2 - Containerisation"
→ Plateau: "Architecture Cloud-Native" (T+18 m
